Dieses Produkt von PTN Electronics wurde vom europäischen Markt genommen und wird von der U.T.E. jetzt unter einem neuen Produktnamen vertrieben.

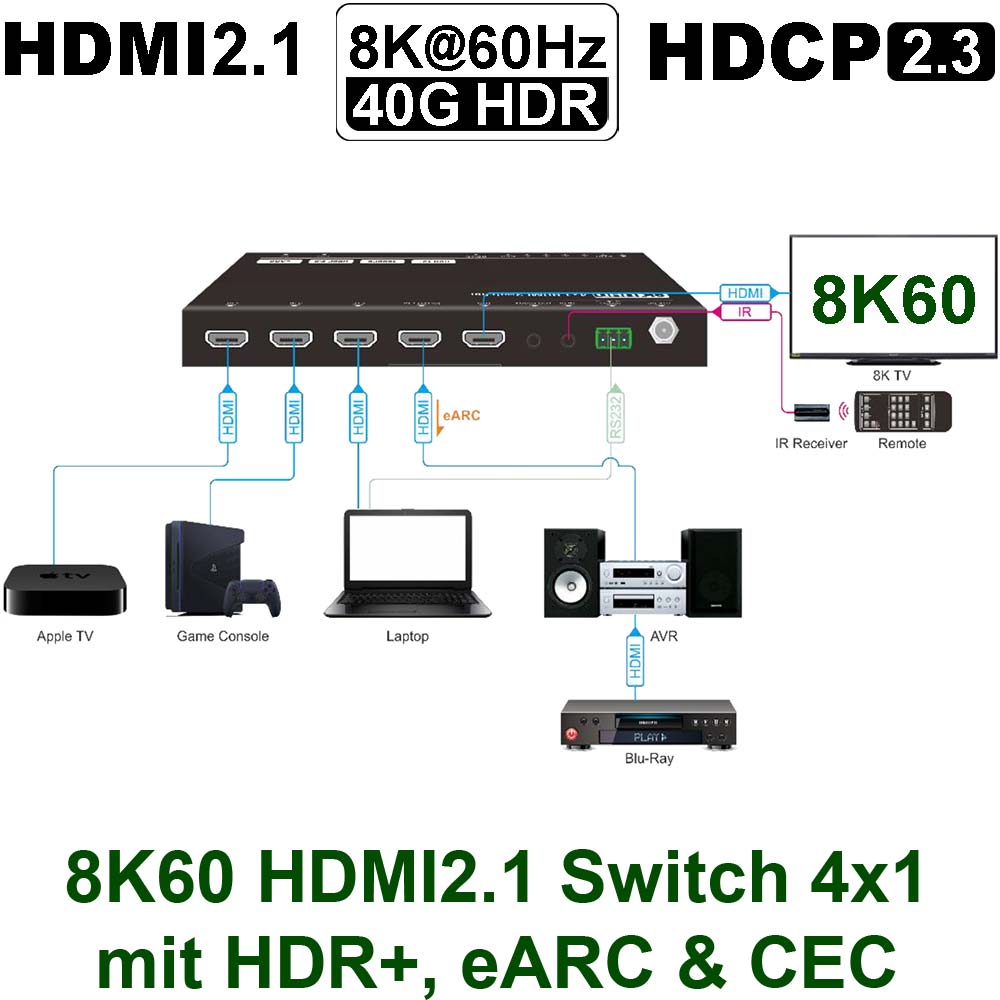

Bei dem WUH4ARC-8K von PTN Electronics handelt es sich um einen 8K60 HDMI 2.1 Auto-Switcher mit vier HDMI-Eingängen und einem HDMI Ausgang, der HDMI-Auflösungen bis 8K @60Hz HDR+ sowie High Definition Audio unterstützt.
Der HDMI 2.1 Automatic-Umschalter PTN WUH4ARC-8K bietet, neben der Durchleitung von EDID-Informationen, mehrere integrierte EDID-Einstellungen, wodurch die Installation deutlich erleichtert/ vereinfacht wird.
PTN WUH4ARC-8K: 4-Port 8K60 HDMI-Umschalter mit Audio De-Embedding und eARC
Der HDMI 2.1 Switcher WUH4ARC-8K unterstützt neben Full UHD, 8K Videoauflösungen auch den erweiterten Audio-Rückkanal eARC (enhanced audio return channel), der eine Audio-Übertragung vom angeschlossenen Display zurück zum HDMI-Eingang ermöglicht.
Darüber hinaus unterstützt dieser 8K60 HDMI 2.1 Umschalter über die De-Embedding-Funktion das Auskopplen des Audiostreams aus dem eingehenden HDMI-Signal.
8K60 HDMI 2.1 Switcher mit automatischer Umschaltung
Der 8K60 HDMI 2.1 Switcher WUH4ARC-8K bietet einen automatischen Umschaltmodus, in welchem er automatisch auf einen HDMI-Eingang umgeschaltet wird, sobald an diesem eine neue Quelle angeschlossen wird.
Befindet sich der 4-Port 8K60 HDMI 2.1 Umschlter im Auto Switchingmodus und die aktive Quelle wird entfernt, so schaltet er automatisch auf einen anderen HDMI-Eingang um, an welchem ein Signal anliegt. Dabei werden die HDMI-Eingäge der Reihe nach "abgefragt" (HDMI 1, HDMI 2, HDMI 3, HDMI 4).
Manuelles Umschalten des HDMI Switchers für 8K60 Signale
Der 8K60 HDMI 2.1 Switcher WUH4ARC-8K bietet selbstverständlich auch die Möglichkeit der manuellen Umschaltung. Das Umschalten zwischen den einzelnen Quellen kann dabei via RS232, per IR über die mitgelieferte Fernbedienung oder über die frontseitige Quellenwahltaste erfolgen.
8K60 UHD 4x1 HDMI2.1 Umschalter mit Dolby Vision, HDR+, HDR und 40G Support
Technische Daten des 8K60 FUHD 4x1 HDMI Switchers mit eARC und automatischer Umschaltung | |
Anschlüsse am 4-Port 8K FUHD HDMI 2.1 Switcher WUH4ARC-8K | |
Video-Eingänge | 4x HDMI Buchse (Typ A - HDMI 2.1) Eingang 4 unterstützt eARC |
Video-Ausgang | 1x HDMI Buchse (Typ A - HDMI 2.1) |
Sonstige Eingänge | |
Infrarot | 1x 3,5mm Klinkenbuchse IR IN: Zum Anschluss des IR-Empfängers und zum Empfang des IR- Signals der IR-Fernbedienung |
RS232 | 1x 3,5mm Klinkenbuchse |
DIP | 1x 4P Dipschalter zur Festlegung der EDID |
Stromversorgung | 1x Stromeingangsbuchse (DC Buchse) |
Firmware-Update | 1x Micro-USB |
Sonstige Ausgänge | |
Zusätzl. Audio Ausgang | 1x 3,5mm Klinkenbuchse (für Stereo Audio) |
Videoauflösung | |
HDMI Eingangsauflösung | bis Full Ultra HD/ 8K @60Hz 4:2:0, Dolby Vision, HDR+ [8Kx4K bei 60Hz 4:2:0, Dolby Vision, HDR+] |
HDMI Ausgangsauflösung | bis Full Ultra HD/ 8K @60Hz 4:2:0, Dolby Vision, HDR+ [8Kx4K bei 60Hz 4:2:0, Dolby Vision, HDR+] |
Video Allgemein | |
Video Eingangssignal | 4x HDMI 2.1, HDCP2.3 |
Video Ausgangssignal | 1x HDMI 2.1, HDCP2.3 |
Max. Datenrate | 40 Gbit /s |
HDMI Standard | HDMI 2.1, abwärtskompatibel mit allen vorherigen HDMI-Standards |
HDCP | HDCP 2.3 kompatibel |
EDID | Intelligentes EDID-Management 11 integrierte EDID-Daten und manuelles EDID-Management - bis zu 5x benutzerdefienierte EDID |
Audio Allgemein | |
Audio Signal | Stereo Audio, Mehrkanal Audio und High Definition Audio |
enhanced Audio Return Channel | √ (ja: HDMI In 4 unterstützt eARC) |
De-Embedded Audioformat | PCM: Stereo Audio |
Impedanz (zusätzl. Audioausgang) | 70Ω |
Frquenzgang | 20Hz bis 20kHz, ±3dB |
Steuerung | |
Frontseitige Taster, über RS232, per Infrarotfernbedienung | |
Stromversorgung und -verbrauch | |
Stromversorgung | über externes Netzteil (im Lieferumfang enthalten) |
Netzteil | Eingang: 100V~240V AC Ausgang: DC24V 1,25A |
Umgebungsbedingungen | |
Betriebstemperatur | −5°C bis +55°C |
Lagertemperatur | −25°C bis +70°C |
Lueftfeuchte (Betrieb & Lagerung) | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 188 x 21 x 105 mm |
Integrierte EDID Einstellungen des 4x1 HDMI2.1 Umschalters WUH4ARC-8K | |||
ID | Schalter | Video | Audio |
0 | 0000 | Pass though | Pass though |
1 | 0001 | 1920x1080p @60Hz 4:4:4 8bit | Stereo |
2 | 0010 | 1920x1080p @60Hz 4:4:4 8bit | High Definition |
3 | 0011 | 1920x1080p @60Hz 4:4:4 12bit | Stereo |
4 | 0100 | 1920x1080p @60Hz 4:4:4 12bit | High Definition |
5 | 0101 | 3840x2160p @60Hz 4:2:0 8bit | Stereo |
6 | 0110 | 3840x2160p @60Hz 4:2:0 8bit | High Definition |
7 | 0111 | 3840x2160p @60Hz 4:4:4 10bit HDR | Stereo |
8 | 1000 | 3840x2160p @60Hz 4:4:4 10bit HDR | High Definition |
9 | 1001 | 7680x4320 @60Hz 4:2:0 8bit HDR+ | High Definition |
10 | 1010 | 7680x4320 @60Hz 4:2:0 10bit HDR+ | High Definition |
