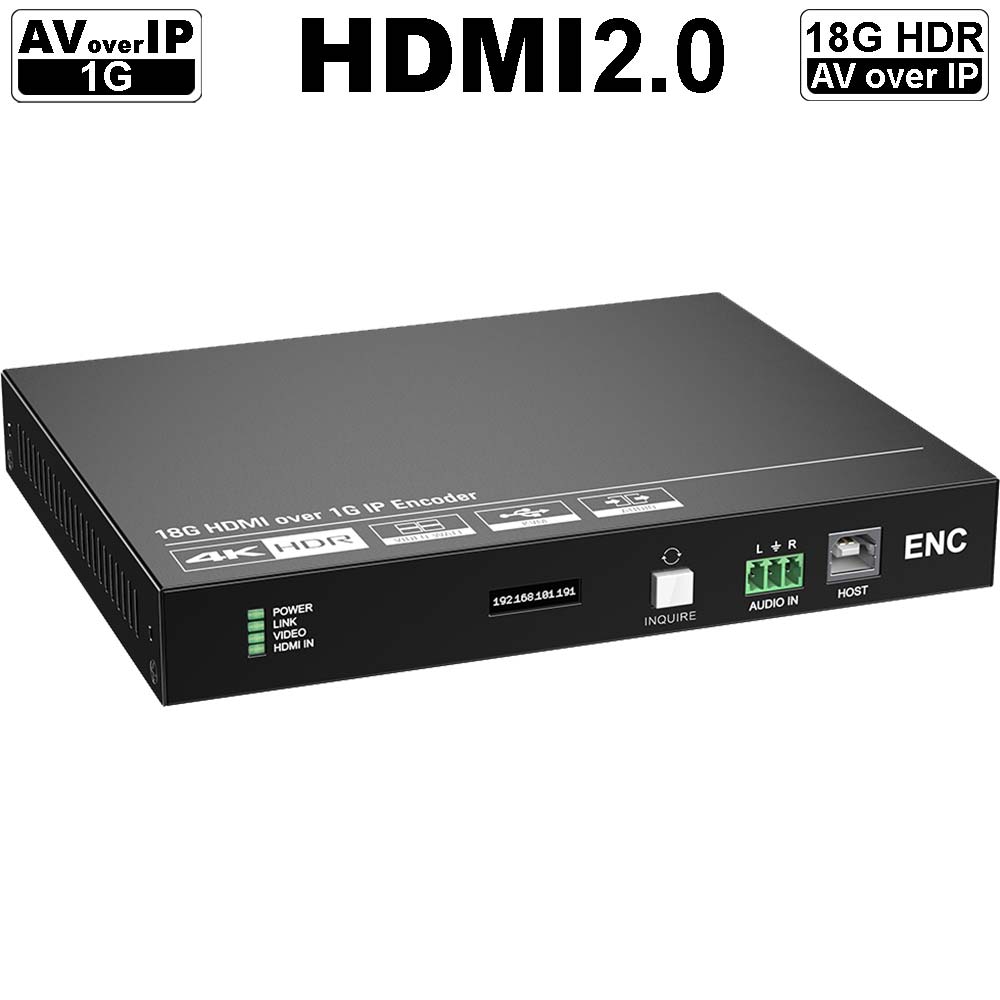

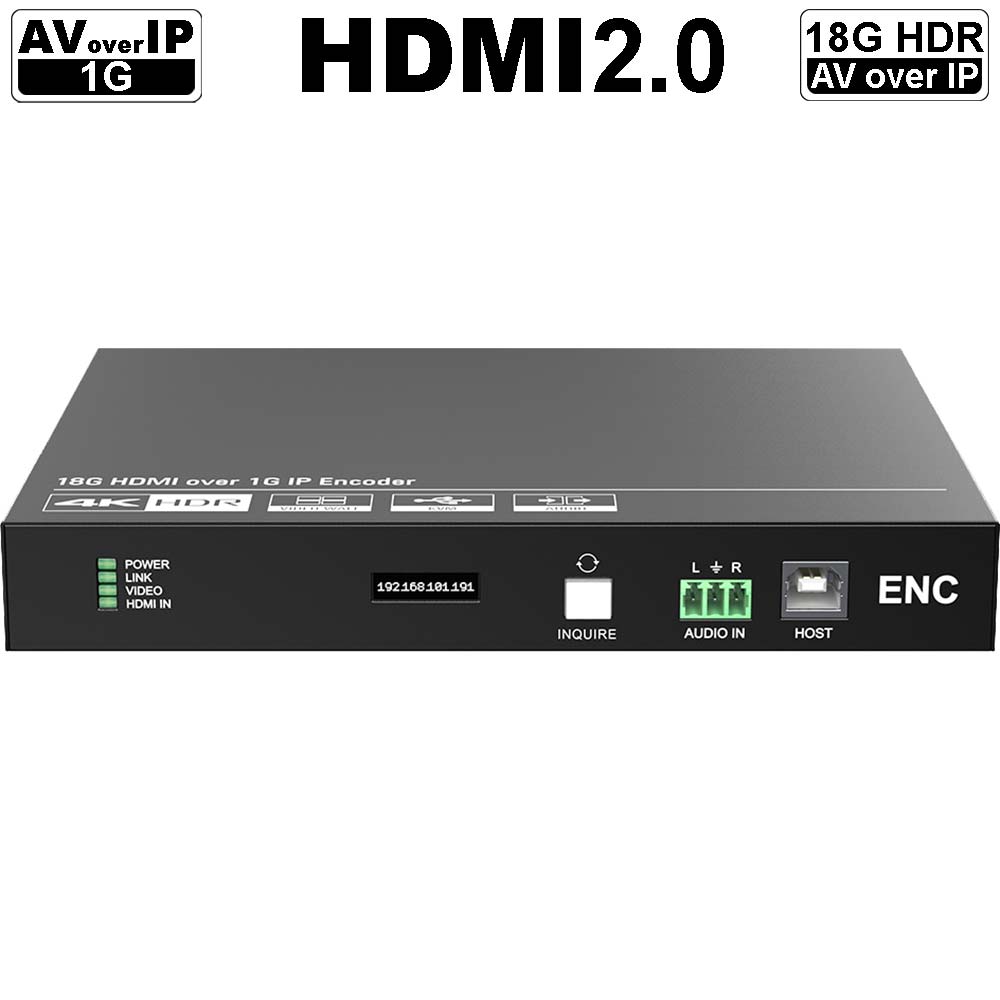

4K60 4:4:4 HDR AV over IP Transmitter/ Streaming Encoder mit HDMI Loop-Ausgang und voller KVM-Unterstützung
Der UH-AVoIP-500T ist ein 4K60 Netzwerk HDMI Encoder/ AV-over-IP-Transmitter, der Auflösungen bis 4K@60Hz (4:4:4, HDR) sowie USB-/ KVM- und Steuersignale (IR & RS232) unterstützt und diese über 1G Netzwerke überträgt.
Der UH-AVoIP-500T wurde für die HDMI-/ AV-Übertragung von 4K60-Signalen über ein IP-Netzwerk via CATx-Kabel entwickelt. Dazu wandelt der Netzwerk-AV-Extender-Encoder/ AV-over-IP Transmitter UH−AVoIP−500T die 4K@60Hz 4:4:4 Video-, Audio-, USB- und Steuersignale in einen IP-Stream, welcher durch den Netzwerk-AV-Extender-Decoder/ AV-over-IP Receiver UH−AVoIP−500R wieder zurückgewandelt wird. Gemäß dem Ethernet-Standard können die einzelnen CAT-Kabel zwischen den Geräten und den Standard-Ethernet-Switchen bis zu 100m lang sein.
Dank der vorhandenen USB 2.0-Ports und des leistungsstarken Chips unterstützen sowohl dieser 4K60 AVoIP Transmitter als auch der 4K60 AVoIP Receiver des UH−AVoIP−500 Systems KVM-Signale, so dass es sich bei dem UH−AVoIP−500 nicht nur um ein AV-over-IP System sondern gleichzeitig auch um ein 4K60 KVM-over-IP System mit Videowand-Funktion handelt.
Dank der integrierten Video Wall Funktion können mit nur einem 4K60 AVoIP Transmitter (UH−AVoIP−500T) und mehreren 4K60 AVoIP Receivern (UH−AVoIP−500R) Videowände aus bis zu 9x9 Bildschirmen erstellt werden.
Dank der verwendeten Aspeed-Technologie ist der UH-AVoIP-500T eine der fortschrittlichsten 4K AV-over-IP-/ 4K IP-Streaming-Lösungen für 1G Netzwerke auf dem Markt – in ihm werden die verschiedene IP-/AV-Standards zusammengeführt, um als Einheit zu arbeiten.
4K Video über IP – mit max. 1 Frame Latenz vom Encoder zum Decoder
Das UH-AVoIP-500 System ermöglicht die nahezu latenzfreie Übertragung von 4K Video- (max. 1 Frame Latenz vom Encoder zum Decoder), 1G Ethernet-, IR-, RS232- und KVM-Signalen und kann über eine Web-UI gesteuert werden.
Gegenüber herkömmlichen HDBaseT Matrix AV-Switches zeichnet sich das UH-AVoIP-500 System durch niedrigere Kosten, einfache Installation, mehr Interoperabilität und Flexibilität aus.
10G AV-over-IP und SDVoE Installationen bieten ebenfalls eine einfache Installation, mehr Interoperabilität und Flexibilität als HDBT-Lösungen. Bei diesen Lösungen ist jedoch der 10G Netzwerkswitch der „Kostentreiber“, der i.d.R. dazu beiträgt, dass sich diese Lösungen bis jetzt in Unternehmen und anderen Großinstallationen nicht durchsetzen konnten.
Deshalb bieten wir mit dem UH-AVoIP-500 System eine Aspeed-basierte 4K/60 über 1G Ethernet Lösung, die ideal für die Verteilung von 4K60 AV- (und KVM-) Signalen über 1 Gigabit Ethernet in Unternehmen und anderen groß angelegten Installationen ist.
Technische Daten des 4K 18G HDMI2.0 und AV over IP Streaming Senders für 1G Netzwerke UH−AVoIP−500T | |
---|---|

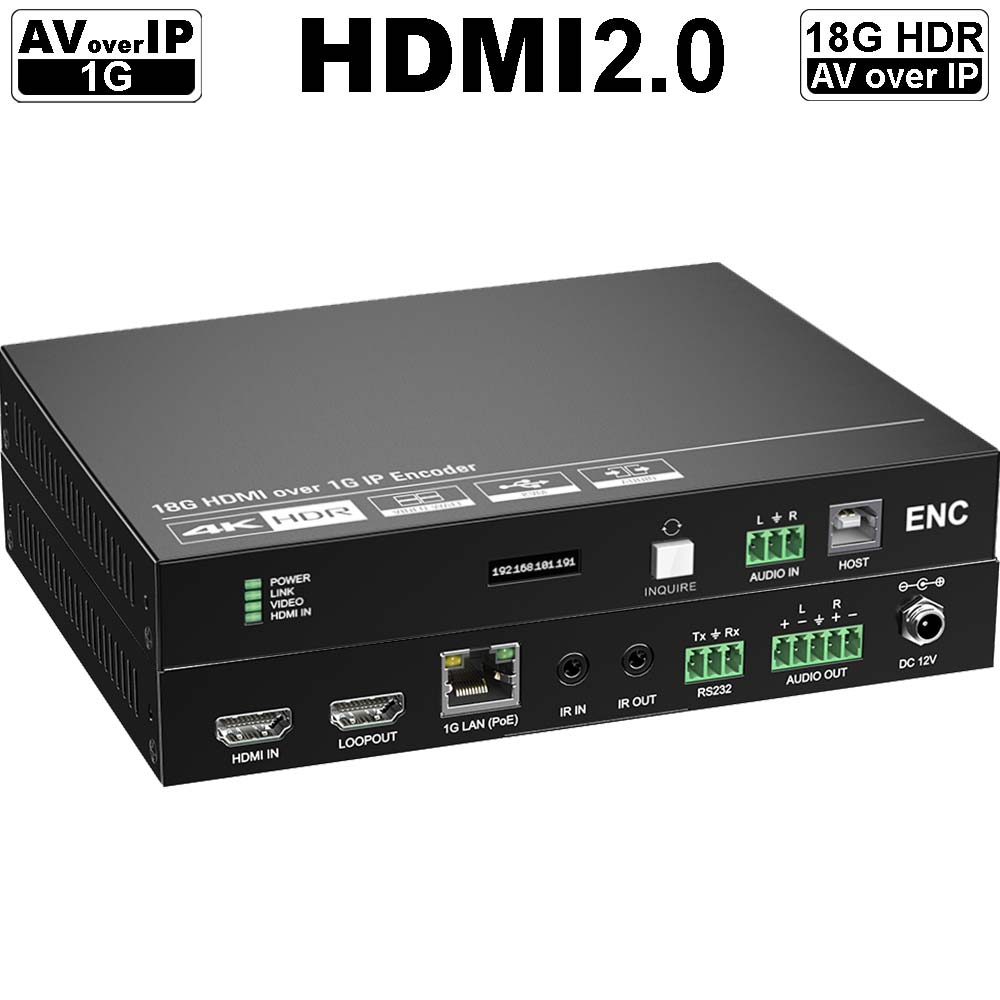

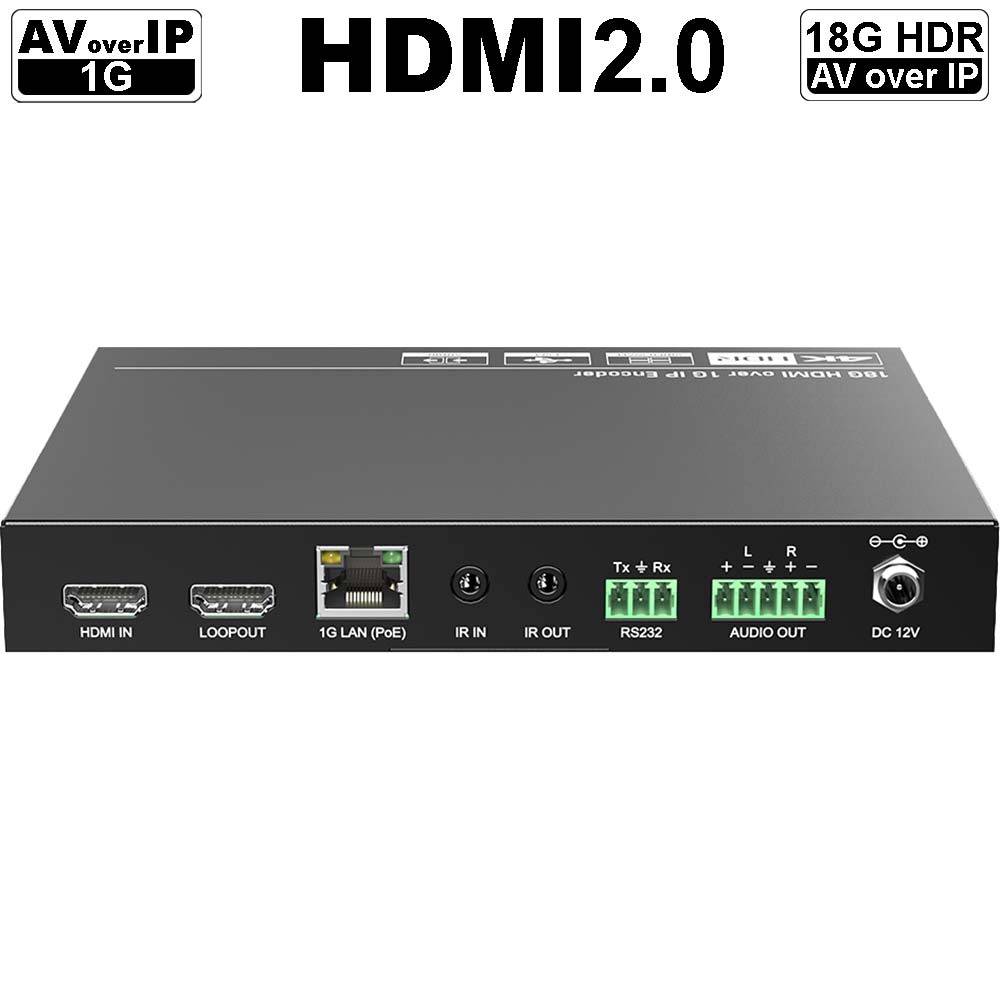

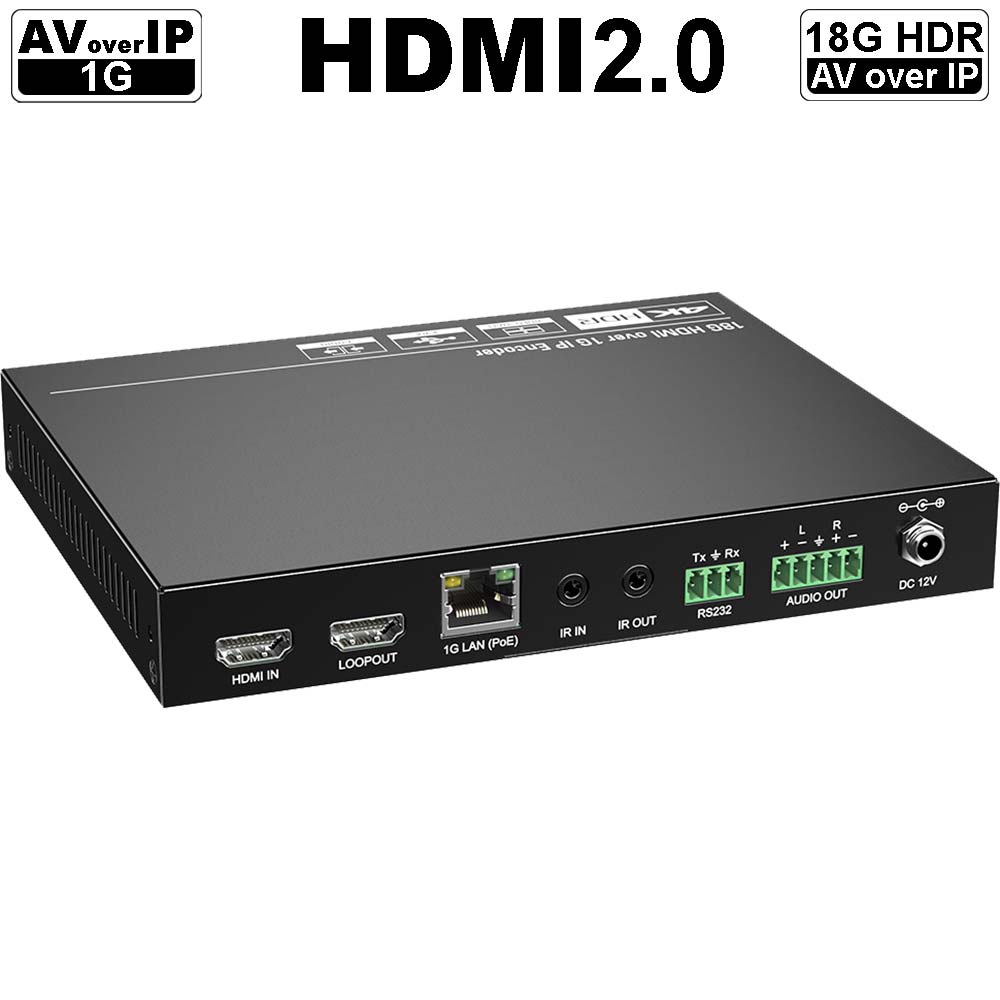

Anschlüsse | |
Video Eingang | 1x HDMI (HDMI-Buchse Typ A) |
Audio Eingang | 1x Audio (3-polige Schraubklemmleiste) – für Embedded Audio |
Video Ausgang (lokal) | 1x HDMI (HDMI-Buchse Typ A) – HDMI Loop−Out |
Audio Ausgang (lokal) | 1x Audio (5-polige Schraubklemmleiste) – für De-Embedded Audio |
AV Ausgang | 1x AVoIP [über 1G Ethernet] (RJ45-Buchse) |
KVM/ USB | 1x USB 2.0 Port (Typ B) – zum Anschluss des Computers (Host) |
Steuersignalanschlüsse | 1x IR IN (3,5mm Klinkenbuchse) 1x IR OUT (3,5mm Klinkenbuchse) 1x RS232 (3-polige Schraubklemmleiste) |
Video Allgemein | |
Übertragung | IP-Stream/ AV-over-IP – über 1G Ethernet Netzwerke Nahezu latenzfreies AV over IP True 4K60 Video Processing und Streaming – bis zu 100m |
HDMI Standard | HDMI 2.0 |
HDMI Auflösung | bis 4Kx2K @60Hz 4:4:4 8bit und 1080p 3D |
AV Datenrate | 18 G/bits |
HDCP | √ (ja: HDCP2.2) |
HDR | √ |
CEC | √ |
Video Scaling | √ Wählbare Ausgabeauflösung bis 4K |

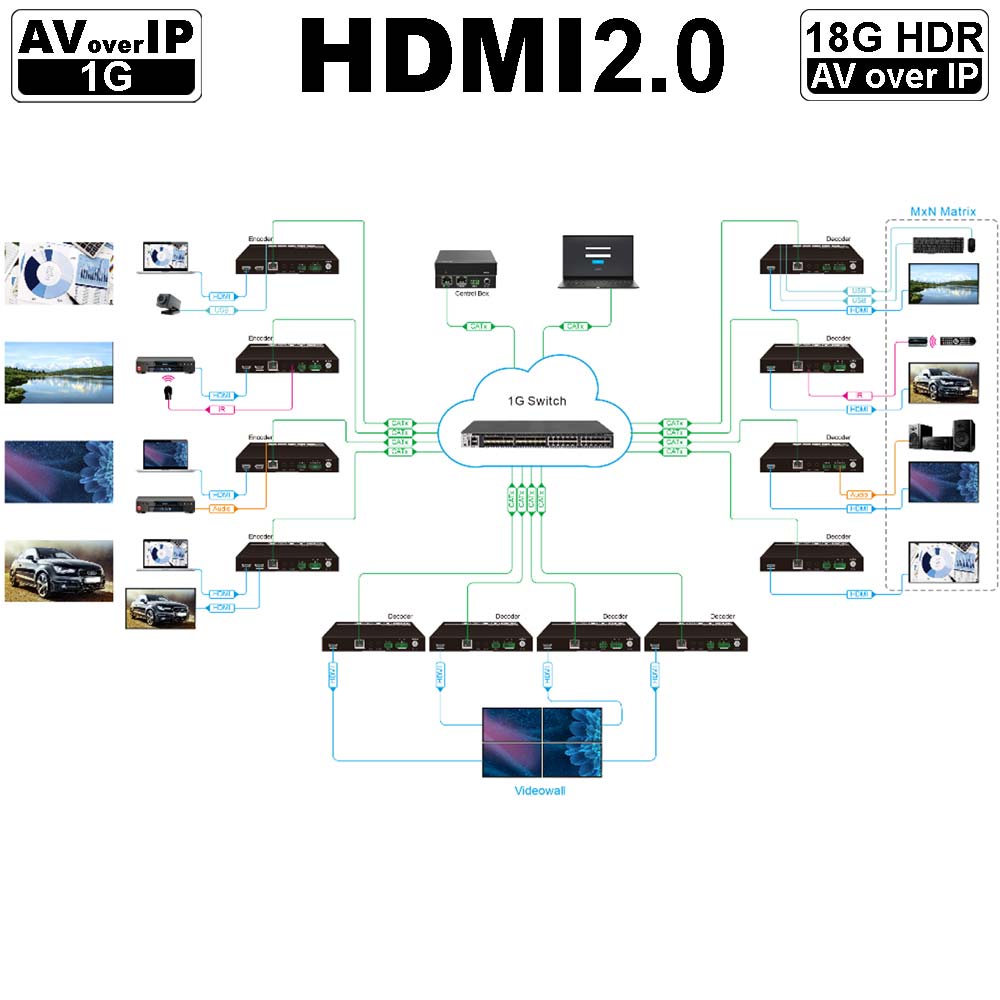

Video Matrix | √ AVoIP-Kreuzschienen Funktion Beim Einsatz mehrerer Übertrager (UH−AVoIP−500T) und Empfänger (UH−AVoIP−500R) lassen sich die Signale im UH−AVoIP−500 System völlig unabhängig schalten und routen. |
Video Splitter | √ AV-over-IP Verteiler (One-Many) Mit nur einem AVoIP Sender (UH−AVoIP−500T) und einem 1G Ethernet-Switch kann jedes A/V-Signal sofort an eine nahezu unbegrenzte Anzahl von AVoIP Empfängern (UH−AVoIP−500R) und Bildschirmen verteilt werden. |
Videowall | √ Videowand Funktion AV-Signale einzelner Videoquellen können über mehrere Bildschirme dargestellt werden Erstellung von Videowänden aus bis zu 9x9 Bildschirmen |
Audio Allgemein | |
Embedded Audio | Analog Audio |
De-Embedded Audio | Analog Audio |
Steuerung/ Steuersignale | |
RS232 | √ Überträgt und empfängt RS232-Signale an alle und von allen im System befindlichen Geräten der UH−AVoIP−500 Serie via Unicast oder Multi-/ Broadcast |
IR | √ Überträgt und empfängt Infrarot-Signale an alle und von allen im System befindlichen Geräten der UH−AVoIP−500 Serie |
Ethernet | √ (wird über die AVoIP Controller Box AVoIP−CB1G bereitgestellt) |
Lokal | Lokale Steuerung über API Server (bspw. AVoIP-CB1G) möglich |
Web GUI | √ (Steuerung über grafische Oberfläche) |
Chipsatz | |
Aspeed Chip / Aspeed Technologie | |
Stromversorgung | |
Stromversorgung | über PoE oder externes Netzteil (12V DC, optional erhältlich) |
Leistungsaufnahme | 7,8W (max.) |
Umgebungsbedingungen | |
Betriebstemperatur | −10°C ~ 55°C |
Lagertemperatur | −25°C ~ 70°C |
Luftfeuchte | 10% ~ 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | ca. 180 x 25 x 143 mm |
Gewicht (netto) | ca. 570g |
Unbegrenzt skalierbarer, unabhängiger 4K60 AVoIP-Sender / IP-Stream Kodierung über 1G Ethernet Netzwerke voller KVM-Funktionalität
Gegenüber herkömmlichen HDBaseT Matrix AV-Switches zeichnet sich das UH−AVoIP−500 System durch niedrigere Kosten, einfache Installation, mehr Interoperabilität und Flexibilität aus.
10G AV-over-IP und SDVoE Installationen bieten ebenfalls eine einfache Installation, mehr Interoperabilität und Flexibilität als HDBT-Lösungen. Bei diesen Lösungen ist jedoch der 10G Netzwerkswitch der „Kostentreiber“, der i.d.R. dazu beiträgt, dass sich diese Lösungen bis jetzt in Unternehmen und anderen Großinstallationen nicht durchsetzen konnten.
Deshalb bieten wir mit dem UH−AVoIP−500 System eine Aspeed-basierte 4K/60 über 1G Ethernet Lösung, die ideal für die Verteilung von 4K60 AV- (und KVM-) Signalen über 1 Gigabit Ethernet in Unternehmen und anderen groß angelegten Installationen ist.
