4K60 HDMI2.0 over IP Extender UH−582−IP

UH-582-IP: HDMI2.0 über IP Extender-Set mit Splitterfunktion für UHD und echte 4K-Auflösungen (4K60 4:4:4)

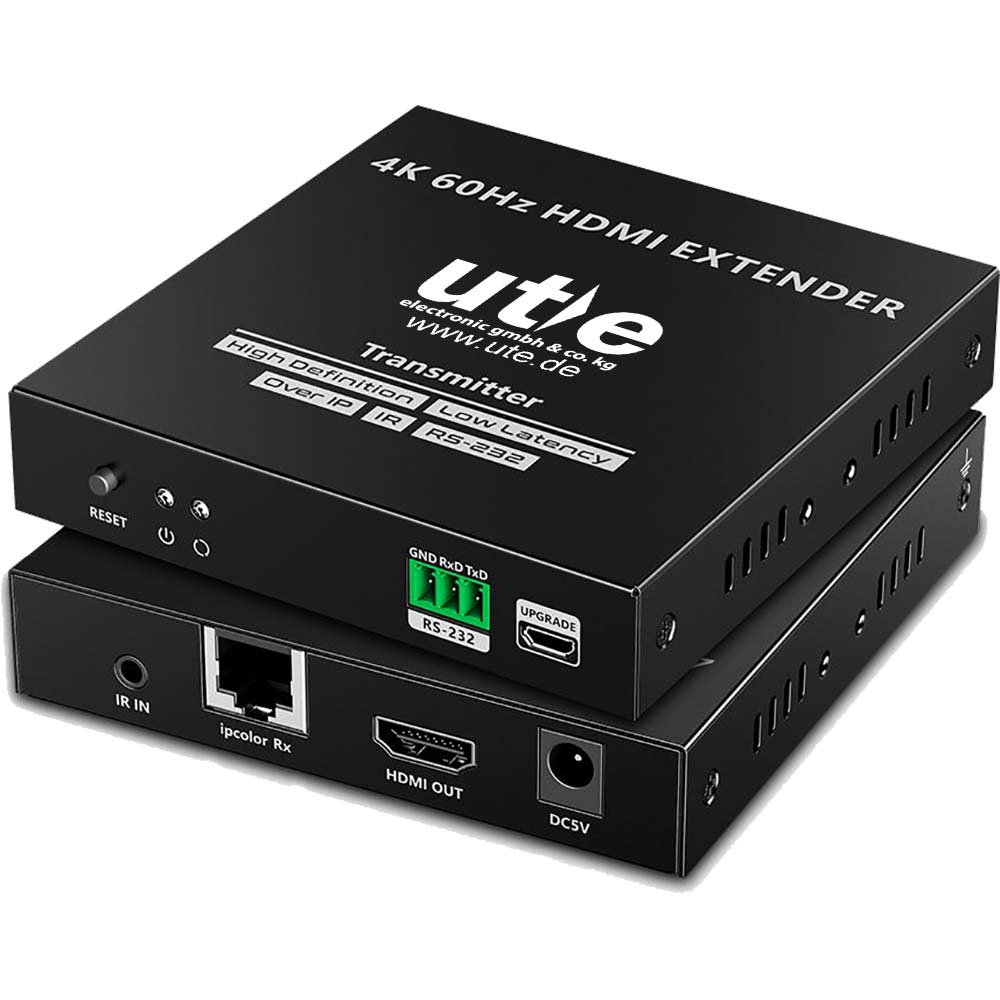

Das 4K60 HDMI2.0 over IP Extender-Set UH-582-IP besteht aus einer 4K60 HDMI2.0−over−IP Sendeeinheit (UH−582−IPT) und einer 4K60 HDMI2.0−over−IP Empfangseinheit (UH−582−IPR), nutzt die ipcolor STREAM-Technologie und unterstützt die Übertragung von Auflösungen bis 4Kx2K @60Hz 4:4:4 (UltraHD) über Distanzen bis 120m via CAT6 Kabel via IP.
Mit dem 4K60 HDMI 2.0 Extender-Set über IP ist es möglich – bei Point−to−Point-Verbindungen – (ultra)hochauflösende 4K @60Hz Videosignale über Entfernungen bis 120m via IP zu übertragen. Das 4K60 HDMI2.0 over IP Extender Set UH-582-IP unterstützt HDMI2.0-Signale mit echter 4K-Auflösung (4K @60Hz 4:4:4) und arbeitet dabei HDCP konform (HDCP2.2 compliant), so dass auch kopiergeschützte Inhalte via IP übertragen werden können.
Neben Punkt−zu−Punkt-Verbindungen können mit dem 4K60 HDMI2.0-over-IP Verlängerungssystem UH-582-IP auch One−to−Many Verbindungen realisiert werden.

• Übertragungsdistanz: Das 4K@60Hz-HDMI-Signal kann über ein CAT6 Netzwerkkabel (und höher) bis zu 120 Meter weit übertragen werden
• Verbindungsoptionen:
  • One-to-One (Eins-zu-Eins): Direkte Verbindung zwischen Sender und Empfänger
  • One-to-Many (Eins-zu-Viele): Mehrere (bis zu 253) Receiver können über einen Gigabit-Switch  mit dem Sender verbunden werden
  • Switch-Kaskaden: Ermöglicht die Kaskadierung von Switches und damit die Erweiterung der Verbindungsmöglichkeiten
• Zusätzliche Funktionen:
  • HDMI Loop Out: Der Sender des UH-582-IP Systems besitzt einen HDMI Loop-Ausgang, so dass das HDMI Eingangssignal direkt an eine andere (lokales) Senke (Anzeigegerät wie Bildschirm oder Projektor, AV-Recorder etc.) gesendet werden kann.
  • IR-Passback: Infrarotsignale können durch den Extender geleitet werden, wodurch die Remote-Steuerung von entfernten Geräten ermöglicht wird.
  • RS232 Passthrough (RS232-Durchschleifung): Unterstützt die RS232-Kommunikation, die für bestimmte Anwendungen nützlich sein kann.

Modularer HDMI2.0 Splitter über IP (skalierbar)

Bei dem Einsatz mehrerer 4K60 HDMI2.0-over-IP Empänger UH-582-IPR ist es möglich ein modulares und dezentrales 4K @60 HDMI2.0 über IP Verteilersystem zu erstellen.
Der dezentrale 4K60 HDMI2.0 über IP Verteiler kann aus bis zu 253 4K60 HDMI2.0-over-IP Empängern UH−582−IPR – und damit aus bis zu 253 Senken (HDMI- /HDMI2.0-Displays) – bestehen. Der Sender und die einzelnen Empfänger werden über ein 1G Netzwerkswitch miteinander verbunden.

Echter 4K @60Hz HDMI2.0-über-IP Videoverteiler mit ipcolor STREAM-Technologie
Das 4K60 HDMI2.0 über IP System UH-582-IP nutzt die ipcolor STREAM Technologie für eine hochauflösende Übertragung mit geringer Latenz.
Dank der ipcolor STREAM Technologie können 4K@60Hz HDMI-Signale über ein Netzwerkkabel der Kategorie 6 (CAT6) und höher auf bis zu 120 m (Point−to−Point) verlängert werden.
Neben Eins-zu-Eins Direktverbindungen unterstützt das 4K60 HDMI2.0 über IP System UH-582-IP Einzelverbindungen und One−to−ManyVerbindungen über Gigabit-Switches oder Switch-Kaskaden.

4Kx2K @60Hz 4:4:4 HDMI-over-IP Verteil- und Verlängerungssystem mit HDMI 2.0 Schnittstellen

Die integrierten Chipsätze sowie alle verbauten Komponenten unterstützen den aktuellen HDMI-Standard HDMI2.0!
Eine wesentliche Verbesserung von HDMI2.0 gegenüber vorherigen HDMI-Standards ist die deutlich erhöhte Datenübertragungsgeschwindigkeit von 3,4 Gbit/s pro Kanal auf 6 Gbit/s, welche 4K-Auflösungen mit 60 fps (60 Bildern/Sekunde) und eine Gesamtbandbreite von 18 Gbit/s ermöglicht — egal ob als reine 4K60 HDMI-over-IP Extender-Stecke (Point−to−Point) oder als 4K60 HMDI-over-IP Verteilsystem (One−to−Many).

Features des 4K60-over-IP Extender Sets UH−582−IP auf einen Blick

• HDMI 2.0 und HDCP 2.2 kompatibel
• Plug-and-Play 4K/ UHD HDMI2.0-über-IP Verlängerungs-Set
  • Modular zu einem 4K HMDI2.0-over-IP Verteilsystem (One−to−Many) mit bis zu 253 4K60 HDMI-over-IP Empängern UH−582−IPR erweiterbar
• Verwendet die fortschrittliche HDMI2.0-über-IP/ ipcolor STREAM Technologie zur Übertragung der Signale
• Video Bandbreite: 18 Gbit/s
• Routet bis zu 1 Videoquelle an bis zu 253 Senken (HDMI-Displays, HDTVs, Bildschirme oder Projektoren) über ein 1G LAN-/ Netzwerkswitch
• Verlängert AV-Quell-Signale (HDMI2.0) über ein einzelnes CAT6-Kabel bis zu 120m
• Unterstützt echte 4K-Auflösungen bis UltraHD - 4Kx2K @60Hz 4:4:4
• HDMI Loop Ausgang am Sendemodul
• IR Passback
• RS232 Passthrough

Anwendungsgebiete des 4K60 HDMI2.0 over IP Extender Systems UH-582-IP

Dank der fortschrittlichen 4K HDMI2.0 über IP Technologie ipcolor STREAM können die unterschiedlichsten Konfigurationen (Point−to−Point und One−to−Many) realisiert werden. Insbesondere durch die 4K @60Hz (4:4:4) HMDI-over-IP Verteilung (One−to−Many) eignet sich das UH-582-IP System ideal für Digital Signage Anwendungen.
Das 4K HDMI über IP System kommt in folgenden Anwendungsszenarien zum Einsatz:

• Digital Signage Advertisement,
• in Kontrollräumen und Leitständen,
• im Entertainment-Bereich (Home und ProAV Entertainment)
• in Messehallen und
• bei der Überwachung sicherheitsrelevanter Bereiche, etc
