Kombiableiter nach IEC/ EN/ VDE Klasse I, II / Typ 1,2 / B+C

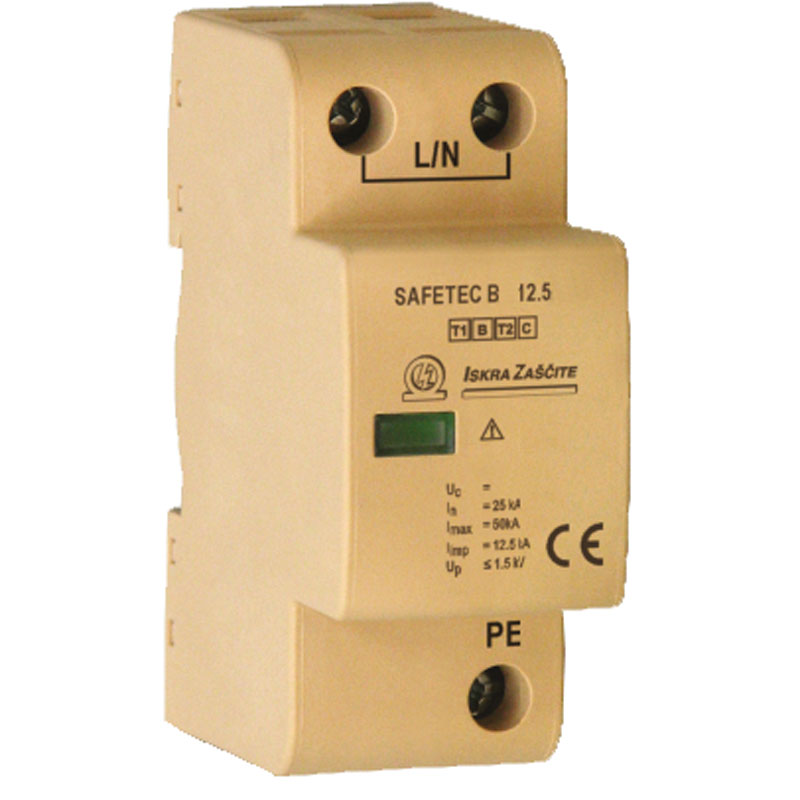

Technische Daten des Überspannungsableiters SAFETEC B 12.5/150 TCG von ISKRA | ||
---|---|---|
Elektische Eigenschaften | ||
max. Dauerspannung (AC/DC) | Uc | 150/200 V |
Nennableitstoßstrom (8/20) | In | 12,5 kA |
max. Ableitstrom (8/20) | Imax | 50 kA |
Impulsstrom (10/350) | Iimp | 12,5 kA |
Spezifische Energie | W/R | 39 kJ/Ω |
Ladung | Q | 6,25 As |
Schutzstufe | Up | < 0,65 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,55 kV |
Netzfolgestrom | Ifi | Nein |
Ansprechzeit | tA | < 25 ns |
Wärmeschutz | Ja | |
Vorsicherung (Hauptverteilung > 250A) | 250 A gL | |
TOV Immunität (für unbegrente Zeit) | UT | 300 V |
Mechanische Eigenschaften | ||
Anzugsdrehmoment | max. 3,0 Nm | |
Temperaturbereich | -40°C ... + 80°C | |
Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |
Schutzkalsse | IP 20 | |
Anzeige der Abtrennvorrichtung | Rot | |
Physische Eigenschaften | ||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |
Größe DIN 43880 | 2 TE | |
Gewicht pro Einheit | 175 g |
Artieklnummer | Artikelbezeichnung | Kurzbeschreibung |
---|---|---|
I-540146 | SAFETEC B 12.5/150 TCG | Iimp = 12,5 kA UC = 150VAC / 220VDC TOV Immunität: 300V |
I-540147 | SAFETEC BR 12.5/150 TCG | Iimp = 12,5 kA UC = 150VAC / 220VDC TOV Immunität: 300V mit Fernmeldekontakt |
I-540148 | SAFETEC B 12.5/275 TCG | Iimp = 12,5 kA UC = 275VAC / 350VDC TOV Immunität: 700V |
I-540149 | SAFETEC BR 12.5/275 TCG | Iimp = 12,5 kA UC = 275VAC / 350VDC TOV Immunität: 700V mit Fernmeldekontakt |
I-540150 | SAFETEC B 12.5/440 TCG | Iimp = 12,5 kA UC = 440VAC / 580VDC TOV Immunität: 900V |
I-540151 | SAFETEC BR 12.5/440 TCG | Iimp = 12,5 kA UC = 440VAC / 580VDC TOV Immunität: 900V mit Fernmeldekontakt |
