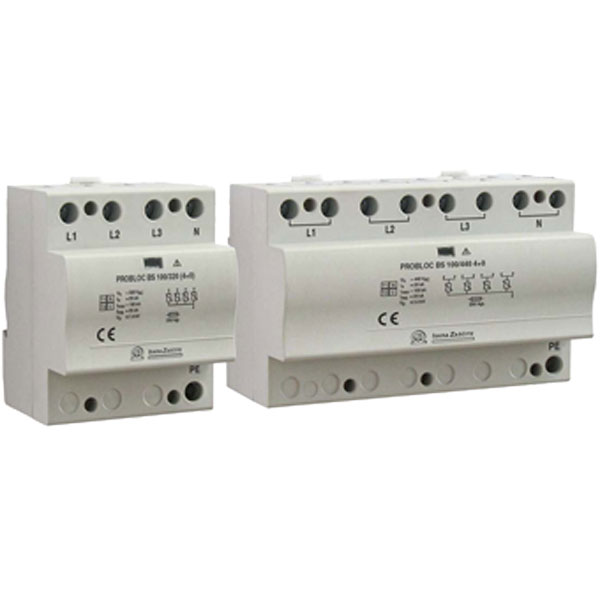

Kombiableiter nach IEC/ EN/ VDE Class I, II Type 1,2 / B+C
Schutz von L -N und N- PE
Typ | PROBLOC BS(R) 100/xxx (4+0) | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol |
max. Ableitstrom (8/20) | Imax | 100 kA pro Pol | 100 kA pro Pol | 100 kA pro Pol | 100 kA pro Pol | 100 kA pro Pol |
Impulsstrom (10/350) | Iimp | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol |
Spezifische Energie | W/R | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω |
Ladung | Q | 12,5 As | 12,5 As | 12,5 As | 12,5 As | 12,5 As |
Schutzstufe | Up | < 0,8 kV | < 1,4 kV | < 1,4 kV | < 1,9 kV | < 2,2 kV |
Restspannung bei Iimp | Ures | < 0,8 kV | < 1,3 kV | < 1,3 kV | < 1,6 kV | < 1,9 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,6 kV | < 1,0 kV | < 1,0 kV | < 1,1 kV | < 1,2 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 250A) | 250 A gL | 250 A gL | 250 A gL | 250 A gL | 250 A gL | |
Kurzschlußstoßstrom | ISCCR | 25 kA / 50 Hz | 25 kA / 50 Hz | 25 kA / 50 Hz | 25 kA / 50 Hz | 25 kA / 50 Hz |
Mechanische Eigenschaften | ||||||
Anzugsdrehmoment | max. 3,0 Nm | |||||
Temperaturbereich | -40°C ... + 80°C | |||||
Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |||||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Größe DIN 43880 | 4 TE | 4 TE | 4 TE | 8 TE | 8 TE | |
Gewicht pro Einheit PROBLOC BS 100/xxx (4+0) |
532 g | 756 g | 756 g | 912 g | 1000 g | |
Gewicht pro Einheit PROBLOC BSR 100/xxx (4+0) |
537 g | 761 g | 761 g | 917 g | 1005 g | |
Fernmeldekontakt | ||||||
Fernsignal Kontakte | Ja, bei Typ PROBLOC BSR 100/xxx (4+0) | |||||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | |||||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | |||||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
Artieklnummer | Artikelbezeichnung | Kurzbeschreibung |
---|---|---|
I-504524 | PROBLOC BS 100/150 (4+0) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC |
I-504527 | PROBLOC BSR 100/150 (4+0) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC mit Fernmeldekontakt |
I-504525 | PROBLOC BS 100/275 (4+0) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC |
I-504528 | PROBLOC BSR 100/275 (4+0) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC mit Fernmeldekontakt |
I-504526 | PROBLOC BS 100/320 (4+0) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC |
I-504529 | PROBLOC BSR 100/320 (4+0) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC mit Fernmeldekontakt |
I-504468 | PROBLOC BS 100/385 (4+0) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC |
I-504470 | PROBLOC BSR 100/385 (4+0) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC mit Fernmeldekontakt |
I-504469 | PROBLOC BS 100/440 (4+0) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC |
I-504471 | PROBLOC BSR 100/440 (4+0) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC mit Fernmeldekontakt |
Artieklnummer | Artikelbezeichnung | Kurzbeschreibung |
---|---|---|
I-504435 | PROBLOC BS 50/150 (2+0) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC |
I-504445 | PROBLOC BSR 50/150 (2+0) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC mit Fernmeldekontakt |
I-504436 | PROBLOC BS 50/275 (2+0) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC |
I-504446 | PROBLOC BSR 50/275 (2+0) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC mit Fernmeldekontakt |
I-504437 | PROBLOC BS 50/320 (2+0) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC |
I-504447 | PROBLOC BSR 50/320 (2+0) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC mit Fernmeldekontakt |
I-504438 | PROBLOC BS 50/385 (2+0) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC |
I-504448 | PROBLOC BSR 50/385 (2+0) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC mit Fernmeldekontakt |
I-504439 | PROBLOC BS 50/440 (2+0) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC |
I-504449 | PROBLOC BSR 50/440 (2+0) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC mit Fernmeldekontakt |
I-504454 | PROBLOC BS 50/150 (1+1) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC |
I-504459 | PROBLOC BSR 50/150 (1+1) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC mit Fernmeldekontakt |
I-504455 | PROBLOC BS 50/275 (1+1) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC |
I-504460 | PROBLOC BSR 50/275 (1+1) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC mit Fernmeldekontakt |
I-504456 | PROBLOC BS 50/320 (1+1) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC |
I-504461 | PROBLOC BSR 50/320 (1+1) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC mit Fernmeldekontakt |
I-504457 | PROBLOC BS 50/385 (1+1) | Iimp = 25 kA pro Pol UC = 385VAC /500VDC |
I-504462 | PROBLOC BSR 50/385 (1+1) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC mit Fernmeldekontakt |
I-504458 | PROBLOC BS 50/440 (1+1) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC |
I-504463 | PROBLOC BSR 50/440 (1+1) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC mit Fernmeldekontakt |
I-504518 | PROBLOC BS 75/150 (3+0) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC |
I-504521 | PROBLOC BSR 75/150 (3+0) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC mit Fernmeldekontakt |
I-504519 | PROBLOC BS 75/275 (3+0) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC |
I-504522 | PROBLOC BSR 75/275 (3+0) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC mit Fernmeldekontakt |
I-504520 | PROBLOC BS 75/320 (3+0) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC |
I-504523 | PROBLOC BSR 75/320 (3+0) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC mit Fernmeldekontakt |
I-504464 | PROBLOC BS 75/385 (3+0) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC |
I-504466 | PROBLOC BSR 75/385 (3+0) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC mit Fernmeldekontakt |
I-504465 | PROBLOC BS 75/440 (3+0) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC |
I-504467 | PROBLOC BSR 75/440 (3+0) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC mit Fernmeldekontakt |
I-504530 | PROBLOC BS 100/150 (3+1) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC |
I-504533 | PROBLOC BSR 100/150 (3+1) | Iimp = 25 kA pro Pol UC = 150VAC / 200VDC mit Fernmeldekontakt |
I-504531 | PROBLOC BS 100/275 (3+1) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC |
I-504534 | PROBLOC BSR 100/275 (3+1) | Iimp = 25 kA pro Pol UC = 275VAC / 350VDC mit Fernmeldekontakt |
I-504532 | PROBLOC BS 100/320 (3+1) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC |
I-504535 | PROBLOC BSR 100/320 (3+1) | Iimp = 25 kA pro Pol UC = 320VAC / 420VDC mit Fernmeldekontakt |
I-504472 | PROBLOC BS 100/385 (3+1) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC |
I-504474 | PROBLOC BSR 100/385 (3+1) | Iimp = 25 kA pro Pol UC = 385VAC / 500VDC mit Fernmeldekontakt |
I-504473 | PROBLOC BS 100/440 (3+1) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC |
I-504475 | PROBLOC BSR 100/440 (3+1) | Iimp = 25 kA pro Pol UC = 440VAC / 580VDC mit Fernmeldekontakt |
Typ | PROBLOC BS(R) 100/xxx (4+0) | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol |
max. Ableitstrom (8/20) | Imax | 100 kA pro Pol | 100 kA pro Pol | 100 kA pro Pol | 100 kA pro Pol | 100 kA pro Pol |
Impulsstrom (10/350) | Iimp | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol | 25 kA pro Pol |
Spezifische Energie | W/R | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω |
Ladung | Q | 12,5 As | 12,5 As | 12,5 As | 12,5 As | 12,5 As |
Schutzstufe | Up | < 0,8 kV | < 1,4 kV | < 1,4 kV | < 1,9 kV | < 2,2 kV |
Restspannung bei Iimp | Ures | < 0,8 kV | < 1,3 kV | < 1,3 kV | < 1,6 kV | < 1,9 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,6 kV | < 1,0 kV | < 1,0 kV | < 1,1 kV | < 1,2 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 250A) | 250 A gL | 250 A gL | 250 A gL | 250 A gL | 250 A gL | |
Kurzschlußstoßstrom | ISCCR | 25 kA / 50 Hz | 25 kA / 50 Hz | 25 kA / 50 Hz | 25 kA / 50 Hz | 25 kA / 50 Hz |
Mechanische Eigenschaften | ||||||
Anzugsdrehmoment | max. 3,0 Nm | |||||
Temperaturbereich | -40°C ... + 80°C | |||||
Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |||||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Größe DIN 43880 | 4 TE | 4 TE | 4 TE | 8 TE | 8 TE | |
Gewicht pro Einheit PROBLOC BS 100/xxx (4+0) |
532 g | 756 g | 756 g | 912 g | 1000 g | |
Gewicht pro Einheit PROBLOC BSR 100/xxx (4+0) |
537 g | 761 g | 761 g | 917 g | 1005 g | |
Fernmeldekontakt | ||||||
Fernsignal Kontakte | Ja, bei Typ PROBLOC BSR 100/xxx (4+0) | |||||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | |||||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | |||||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
