Passend für die Überspannungsableiter

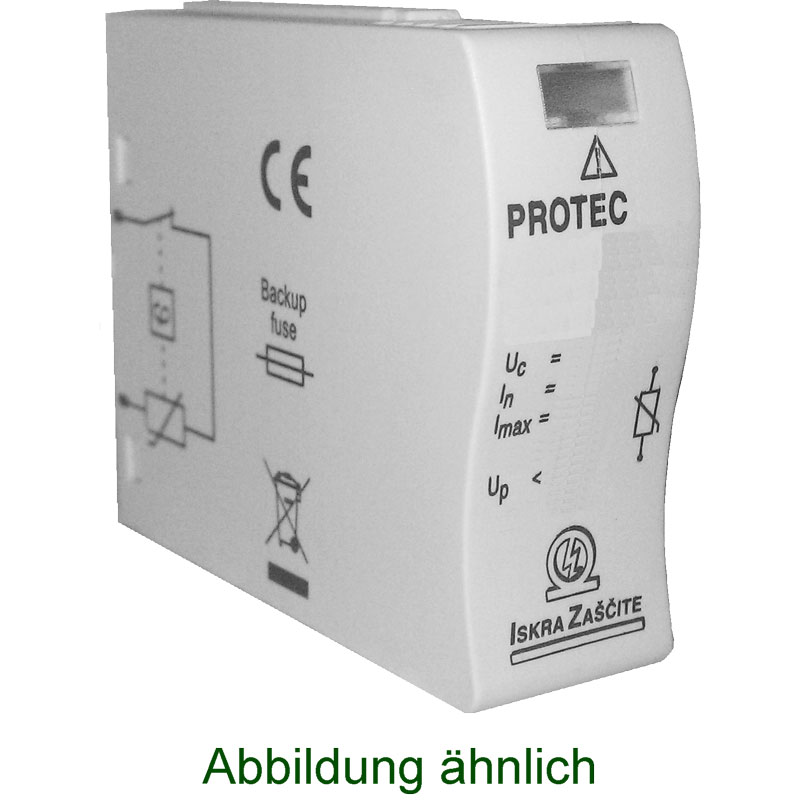

Ersatzmodul Typ | Modul PV PROTEC C(R) 40/xxxx | ||||
---|---|---|---|---|---|
100 | 550 | 600 | 1000 | ||
Elektische Eigenschaften | |||||
max. Dauerspannung (DC) | UCPV * (+)→PE/ (−)→PE | 100 V | 550 V | 600 V | 1000 V |
UCPV pro Modul | 100 V | 550 V | 300 V | 500 V | |
Nennableitstoßstrom (8/20) | In | 20 kA pro Pol | 20 kA pro Pol | 20 kA pro Pol | 20 kA pro Pol |
max. Ableitstrom (8/20) | Imax | 40 kA pro Pol | 40 kA pro Pol | 40 kA pro Pol | 40 kA pro Pol |
Schutzstufe | Up | < 0,7 kV | < 1,9 kV | < 3,0 kV | < 3,6 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,4 kV | < 1,6 kV | < 2,2 kV | < 3,0 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | |
Mechanische Eigenschaften | |||||
Temperaturbereich | -40°C ... + 80°C | ||||
Schutzkalsse | IP 20 | ||||
Anzeige der Abtrennvorrichtung | Rot | ||||
Physische Eigenschaften | |||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | ||||
Gewicht | 46 g | 58 g | 52 g | 58 g |
* UCPC ≥ 1,2 • UOCSTC → Open circuit volltage unter Standard Testbedingungen
