Passend für Überspannungsableiter der
Passend für die Überspannungsableiter

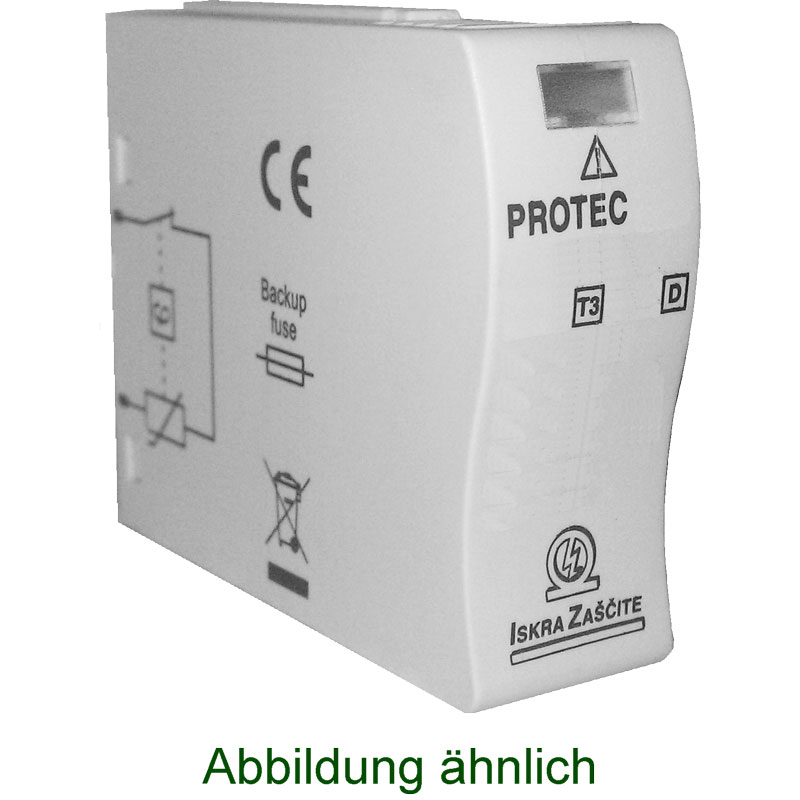

Erstazmodul Typ | Modul PROTEC D(R) 10/xxx | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Kombinations Welle (1.2/50) | UOC | 10 kV | 10 kV | 10 kV | 10 kV | 10 kV |
max. Ableitstrom (8/20) | Imax | 10 kA | 10 kA | 10 kA | 10 kA | 10 kA |
Schutzstufe | Up | < 0,8 kV | < 1,2 kV | < 1,2 kV | < 1,6 kV | < 2,0 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 63A) | 63 A gL | 63 A gL | 63 A gL | 63 A gL | 63 A gL | |
Kurzschlußstoßstrom | ISCCR | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz |
Mechanische Eigenschaften | ||||||
Temperaturbereich | -40°C ... + 80°C | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Gewicht | 52 g | 58 g | 58 g | 58 g | 58 g |
Erstazmodul Typ | Modul PROTEC D(R) 10/xxx | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Kombinations Welle (1.2/50) | UOC | 10 kV | 10 kV | 10 kV | 10 kV | 10 kV |
max. Ableitstrom (8/20) | Imax | 10 kA | 10 kA | 10 kA | 10 kA | 10 kA |
Schutzstufe | Up | < 0,8 kV | < 1,2 kV | < 1,2 kV | < 1,6 kV | < 2,0 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 63A) | 63 A gL | 63 A gL | 63 A gL | 63 A gL | 63 A gL | |
Kurzschlußstoßstrom | ISCCR | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz |
Mechanische Eigenschaften | ||||||
Temperaturbereich | -40°C ... + 80°C | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Gewicht | 52 g | 58 g | 58 g | 58 g | 58 g |
