Passend für Überspannungsableiter der
Passend für die Überspannungsableiter

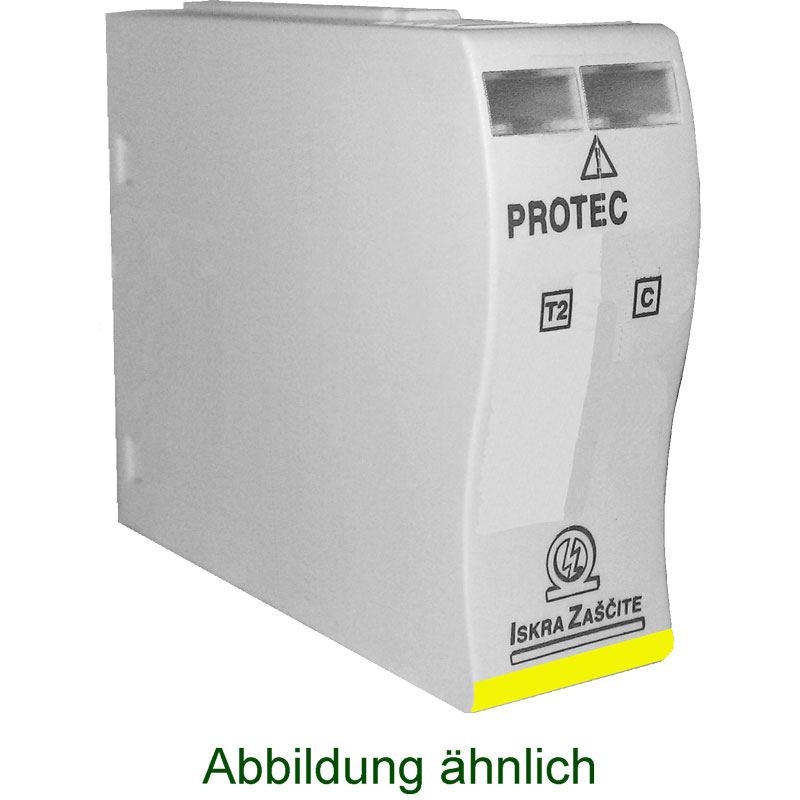

Ersatzmodul Typ | Modul PROTEC CM(R) 80/xxx (2+0) | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 15 kA pro Pol | 15 kA pro Pol | 15 kA pro Pol | 15 kA pro Pol | 15 kA pro Pol |
max. Ableitstrom (8/20) | Imax | 40 kA pro Pol | 40 kA pro Pol | 40 kA pro Pol | 40 kA pro Pol | 40 kA pro Pol |
Schutzstufe | Up (L/N-PE) | < 0,8 kV | < 1,4 kV | < 1,4 kV | < 1,8 kV | < 2,0 kV |
Restspannung bei 5kA (8/20) | Ures (L/N-PE) | < 0,6 kV | < 1,1 kV | < 1,1 kV | < 1,6 kV | < 1,8 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA (L/N-PEL-N) | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 100A) | 100 A gL | 100 A gL | 100 A gL | 100 A gL | 100 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz |
Mechanische Eigenschaften | ||||||
Temperaturbereich | -40°C ... + 80°C | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Gewicht | 67 g | 78 g | 78 g | 83 g | 85 g |
