Passend für Überspannungsableiter der
Passend für die Überspannungsableiter

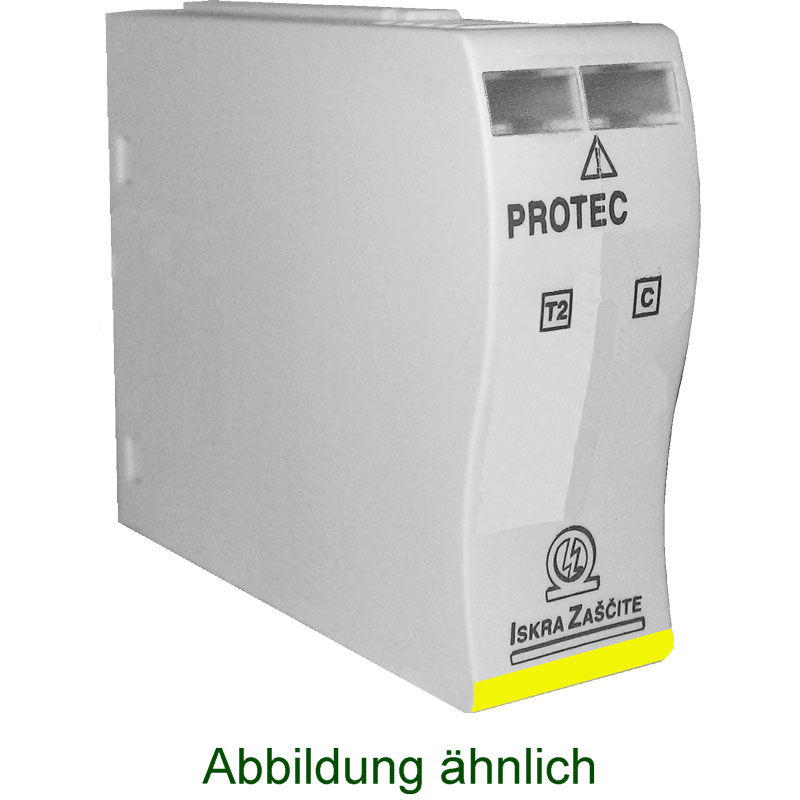

Ersatzmodul Typ | Modul PROTEC CM(R) 80/xxx (1+1) | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc (L-N) | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In (L-N/N-PE) | 15 kA/ 20 kA | 15 kA/ 20 kA | 15 kA/ 20 kA | 15 kA/ 20 kA | 15 kA/ 20 kA |
max. Ableitstrom (8/20) | Imax (L-N/N-PE) | 40 kA/ 40 kA | 40 kA/ 40 kA | 40 kA/ 40 kA | 40 kA/ 40 kA | 40 kA/ 40 kA |
Schutzstufe | Up (L-N) | < 0,8 kV | < 1,4 kV | < 1,4 kV | < 1,8 kV | < 2,0 kV |
Up (N-PE) | < 1,5 kV | < 1,5 kV | < 1,5 kV | < 1,5 kV | < 1,5 kV | |
Restspannung bei 5kA (8/20) | Ures (L-N) | < 0,6 kV | < 1,1 kV | < 1,1 kV | < 1,6 kV | < 1,8 kV |
Netzfolgestrom | Ifi (N-PE) | 100 ARMS | 100 ARMS | 100 ARMS | 100 ARMS | 100 ARMS |
Ansprechzeit | tA (L-N/N-PE) | < 25 ns/ 100 ns | < 25 ns/ 100 ns | < 25 ns/ 100 ns | < 25 ns/ 100 ns | < 25 ns/ 100 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 100A) | (L-N) | 100 A gL | 100 A gL | 100 A gL | 100 A gL | 100 A gL |
Kurzschlußstoßstrom | ISCCR (L-N) | 25 kA/ 50 Hz | 25 kA/ 50 Hz | 25 kA/ 50 Hz | 25 kA/ 50 Hz | 25 kA/ 50 Hz |
Mechanische Eigenschaften | ||||||
Temperaturbereich | -40°C ... + 80°C | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Gewicht | 57 g | 59 g | 59 g | 62 g | 63 g |
