Passend für Überspannungsableiter der
Passend für alle Überspannungsableiter der

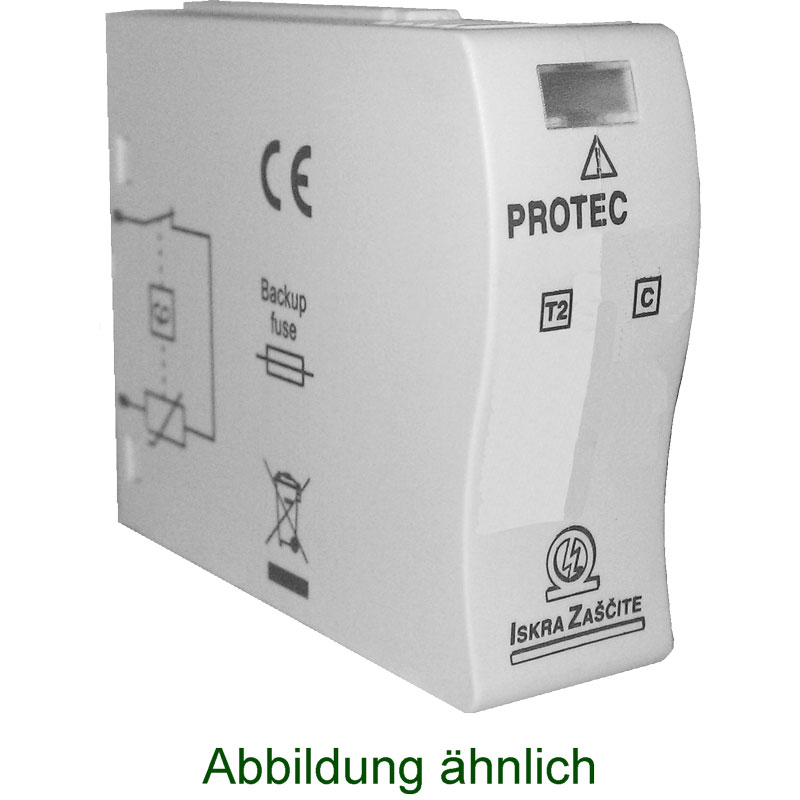

Ersatzmodul Typ | Modul PROTEC C(R) 40/xxx | ||||||
---|---|---|---|---|---|---|---|
75 | 150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | |||||||
max. Dauerspannung (AC/DC) | Uc | 75/100 V | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 20 kA | 20 kA | 20 kA | 20 kA | 20 kA | 20 kA |
max. Ableitstrom (8/20) | Imax | 40 kA | 40 kA | 40 kA | 40 kA | 40 kA | 40 kA |
Schutzstufe | Up | < 0,6 KV | < 0,9 kV | < 1,5 kV | < 1,5 kV | < 1,9 kV | < 2,2 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,4 kV | < 0,6 kV | < 1,1 kV | < 1,1 kV | < 1,4 kV | < 1,6 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 125A) | 125 A gL | 125 A gL | 125 A gL | 125 A gL | 125 A gL | 125 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz |
Mechanische Eigenschaften | |||||||
Anzugsdrehmoment | max. 3,0 Nm | ||||||
Temperaturbereich | -40°C ... + 80°C | ||||||
Schutzkalsse | IP 20 | ||||||
Anzeige der Abtrennvorrichtung | Rot | ||||||
Physische Eigenschaften | |||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | ||||||
Gewicht | 44 g | 48 g | 52 g | 56 g | 58 g | 60 g |
