Passend für Überspannungsableiter der
Passend für die Überspannungsableiter der

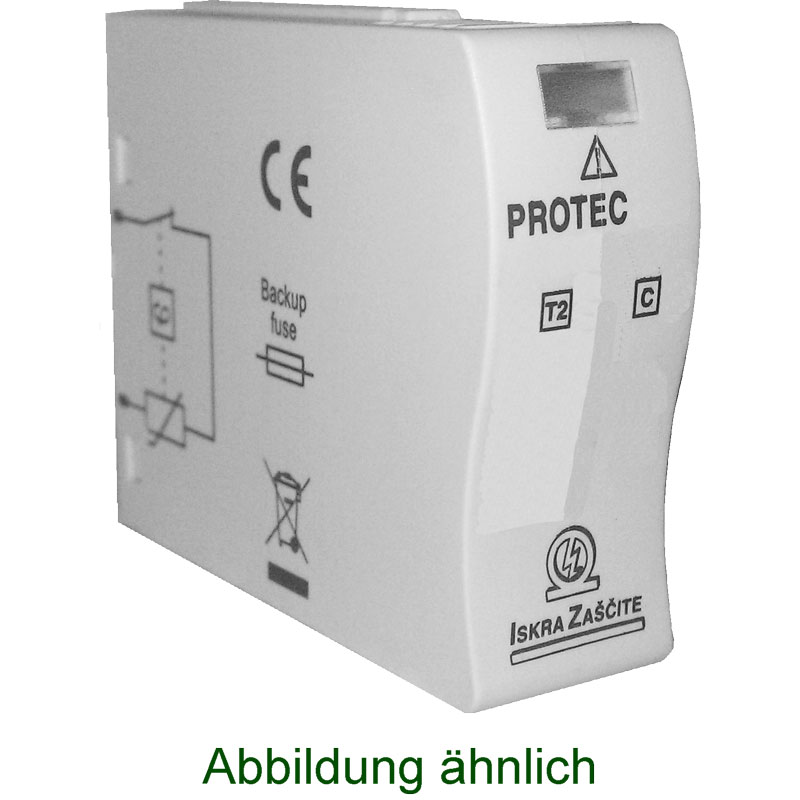

Ersatzmodul Typ | Modul PROTEC C(R) 20/xxx | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 10 kA | 10 kA | 10 kA | 10 kA | 10 kA |
max. Ableitstrom (8/20) | Imax | 20 kA | 20 kA | 20 kA | 20 kA | 20 kA |
Schutzstufe | Up | < 0,7 kV | < 1,2 kV | < 1,2 kV | < 1,6 kV | < 1,8 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,6 kV | < 1,1 kV | < 1,1 kV | < 1,4 kV | < 1,6 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 100A) | 100 A gL | 100 A gL | 100 A gL | 100 A gL | 100 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz |
Mechanische Eigenschaften | ||||||
Anzugsdrehmoment | max. 3,0 Nm | |||||
Temperaturbereich | -40°C ... + 80°C | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Gewicht | 48 g | 56 g | 56 g | 60 g | 58 g |
Ersatzmodul Typ | Modul PROTEC C(R) 20/xxx | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 10 kA | 10 kA | 10 kA | 10 kA | 10 kA |
max. Ableitstrom (8/20) | Imax | 20 kA | 20 kA | 20 kA | 20 kA | 20 kA |
Schutzstufe | Up | < 0,7 kV | < 1,2 kV | < 1,2 kV | < 1,6 kV | < 1,8 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,6 kV | < 1,1 kV | < 1,1 kV | < 1,4 kV | < 1,6 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 100A) | 100 A gL | 100 A gL | 100 A gL | 100 A gL | 100 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz |
Mechanische Eigenschaften | ||||||
Anzugsdrehmoment | max. 3,0 Nm | |||||
Temperaturbereich | -40°C ... + 80°C | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Gewicht | 48 g | 56 g | 56 g | 60 g | 58 g |
