Passend für Überspannungsableiter der
Passend für alle Überspannungsableiter der

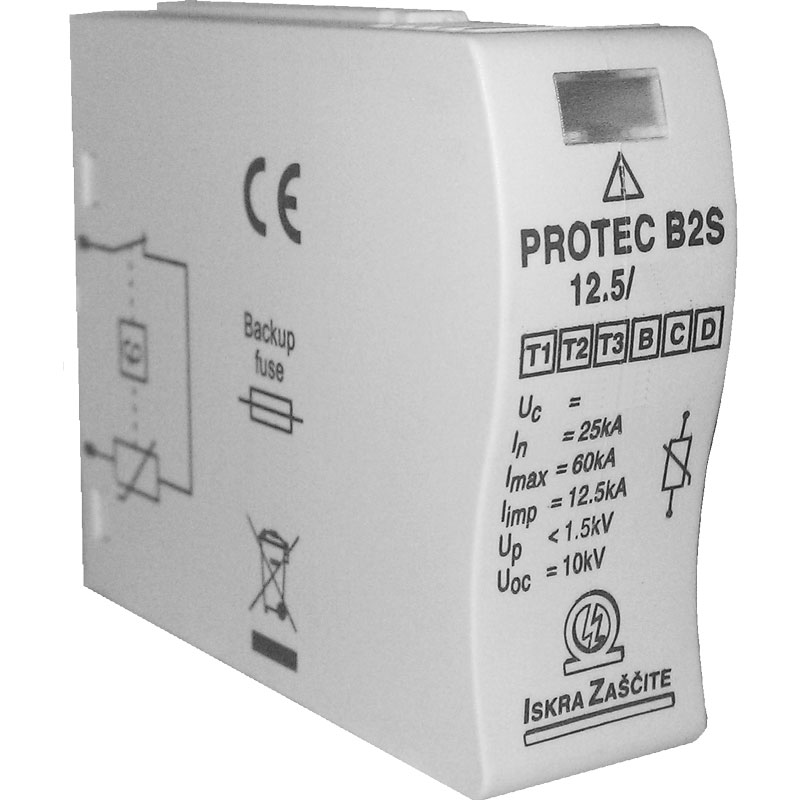

Ersatzmodul Typ | Modul PROTEC B2S(R) 12.5/xxx | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/ 500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA |
max. Ableitstrom (8/20) | Imax | 60 kA | 60 kA | 60 kA | 60 kA | 60 kA |
Impulsstrom (10/350) | Iimp | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA |
Spezifische Energie | W/R | 39 kJ/Ω | 39 kJ/Ω | 39 kJ/Ω | 39 kJ/Ω | 39 kJ/Ω |
Ladung | Q | 6,25 As | 6,25 As | 6,25 As | 6,25 As | 6,25 As |
Schutzstufe | Up | < 1,0 kV | < 1,4 kV | < 1,5 kV | < 1,7 kV | < 2,0 kV |
Restspannung bei Iimp | Ures | < 0,7 kV | < 1,0 kV | < 1,1 kV | < 1,4 kV | < 1,5 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,6 kV | < 0,9 kV | < 1,0 kV | < 1,3 kV | < 1,4 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 160A) | 160 A gL | 160 A gL | 160 A gL | 160 A gL | 160 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz | 25kA/50Hz |
Mechanische Eigenschaften | ||||||
Anzugsdrehmoment | max. 3,0 Nm | |||||
Temperaturbereich | -40°C ... + 80°C | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot |
