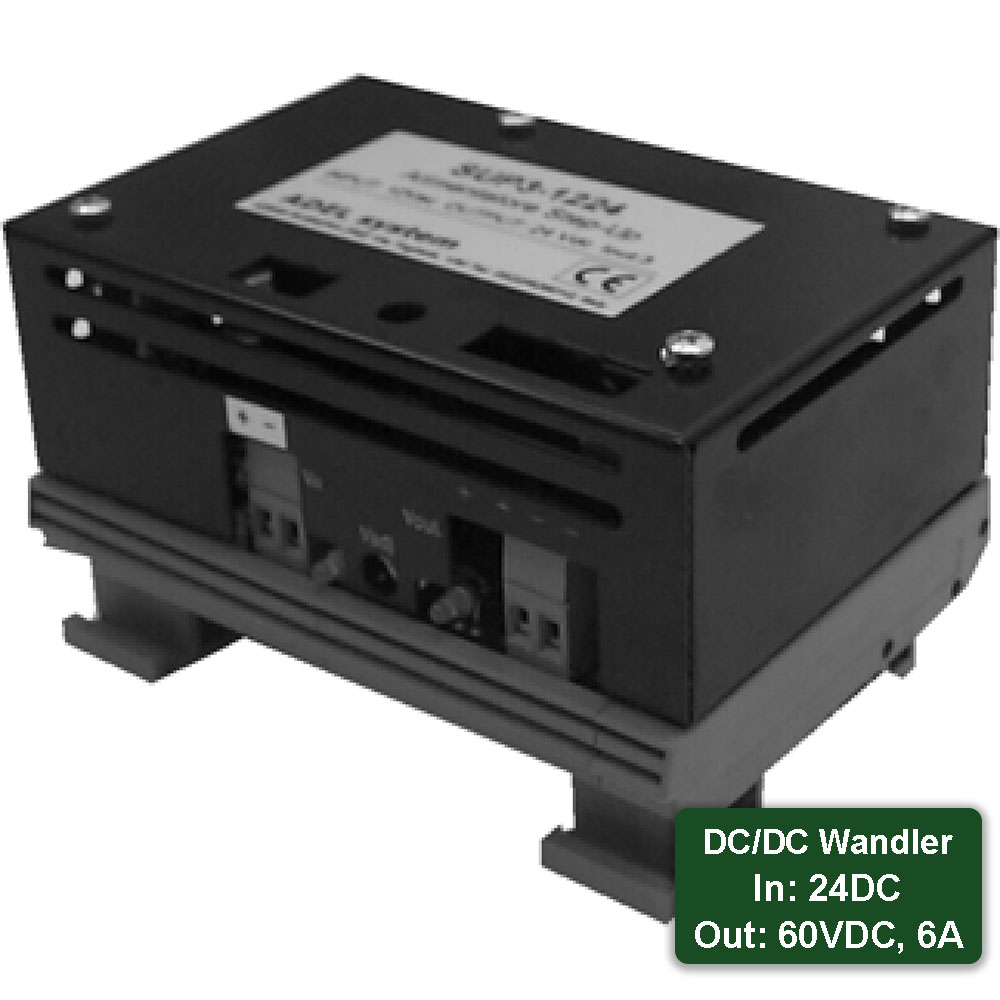

Reguliertes Schaltnetzteil – zur Hutschienenmontage | In: 20÷30 VDC, Out: 60 VDC/ 5A
Das Niederspannungsnetzteil/ der DC-DC Wandler SUP6−2460 aus der ADELSystem STEP-UP Low Voltage Line Baureihe erzeugt eine Spannung von 60V DC aus einer 24V DC Eingangsspannung (Eingangsspannungbereich 20 ÷ 30V DC) und wird in der Regel für Ströme von bis zu 5A verwendet.
300W bei 60V DC aus 24V Gleichspannung
Mit diesem 24V-zu-60V DC-DC Konverter ist es möglich 60VDC Geräte an einer vorhandenen 24VDC Stromquelle zu betreiben, dieses ist bspw. der Fall wenn eine 24V DC Batterie einen 60V DC PLC versorgen soll (die vorhandene Einganggsnennspannung von 24V DC wird in eine höhere Ausgangsspannung – 60V DC − umgewandelt).
DC/DC Wandler mit Switch-Mode-Technologie
Der 24VDC−zu−60VDC Konverter SUP6−2460 von ADELSystem verfügt − wie alle DC−DC-Wandler der STEP-UP Serie – über eine Switch-Mode-Technologie, kann auf der Hutschiene montiert werden und ist gegen Überlast und Kurzschluss geschützt.
Durch seine Zuverlässigkeit, Robustheit, das einfache Bedienkonzept und eine Ausgangsleistung von 300W sowie seinem breiten DC-Eingangsspannungsbereich eignet sich dieser (nicht isolierte) DIN-Rail montierbare DC-zu-DC Konverter optimal für den Einsatz in Industrie- und Automobilanwendungen.
Technische Daten des STEP-UP DC/DC-Konverters SUP6−2460 von ADELSystem | |
---|---|
Eingangsdaten/ Eingangsfunktionen | |
Nennspannung | 24V DC |
Eingangsspannungsbereich | 20V DC ÷ 30V DC |
Stromaufnahme bei Nennspannung, ohne Last | 50 mA |
Interne Sicherung (austauschbar) | √ (ja), T20 A/ 250V AV |
Ausgangsdaten/ Ausgabefunktionen | |
Ausgangsspannung (In) | 60V DC / 5 A ±2% |
Regelbarer Ausgang | ±10% (44V DC ÷ 52 V DC) |
Ausgangsspannung nach dem Einschalten | 1 sec. Max. |
Anlauf mit kapazitiven Lasten (115/230 Vac) | ≤30.000 μF |
Max. Ausgangsstrom | 5,5 A (1,1 x In ±5%) |
Restwelligkeit | ≤ 100 mVpp |
Minimale Belastung | -- (nein) |
Typische Effizienz (bei 50% des Ausgangsstroms) | ≥ 90% |
Schutz gegen C.C. | √ (ja) |
Schutz vor Überlastung | √ (ja) |
Ausgangsüberspannungsschutz | -- (nein) |
Parallelschaltung | -- (nein) |
Umgebungsbedingungen | |
Betriebstemperatur | 0°C ~ 50°C |
Lagertemperatur | -25°C ~ 85°C |
Luftfeuchte (bei 25°C) | bis 95% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 115x104x72 |
Gewicht | ca. 0,60kg |
Schutzklasse | IP20 |
Normen und Zulassungen | |
In Übereinstimmung mit EMC 89/336/EEC und Niederspannung 93/68 /EEC |
